Quand la précision compte.

Solutions GNSS et anti-brouillage résilientes

Héritage de Tallysman. La force de Calian. Antennes GNSS fabriquées avec précision et conçues pour fonctionner dans des environnements contestés.

Explorer les antennes

Un soldat en tenue militaire se tient à l'extérieur ; des graphiques superposés montrent des drones, une antenne directionnelle et des lignes de réseau numérique, suggérant l'intégration de la technologie moderne sur le champ de bataille.

Dans l’environnement électromagnétique actuel de plus en plus contesté, le besoin de résilience du GNSS et de capacités anti-brouillage n’a jamais été aussi critique. Les systèmes militaires et civils dépendent de données de positionnement, de navigation et de synchronisation (PNT) fiables, mais les signaux GNSS sont intrinsèquement faibles et vulnérables au brouillage intentionnel, à l’usurpation d’identité et aux interférences. Ces menaces peuvent nuire à l’efficacité des missions, compromettre la sécurité et perturber les infrastructures essentielles.

Pour garantir des opérations ininterrompues dans des environnements interdits ou dégradés, des solutions robustes telles que les antennes à schéma de réception contrôlé (CRPA), l’authentification des signaux et les stratégies d’atténuation à plusieurs niveaux sont essentielles. L’amélioration de la résilience du GNSS préserve l’avantage stratégique, la préparation opérationnelle et la sécurité nationale.

Conçu en Amérique du Nord pour une mission réussie

Conçues et fabriquées au Canada, les antennes GNSS Calian perpétuent l’héritage de Tallysman, un nom de confiance dans la technologie GNSS de haute précision. Avec la conception et la fabrication ancrées dans nos installations d’Ottawa, nous continuons à maintenir une tradition d’excellence dans le développement d’antennes robustes et de haute performance pour les applications critiques. Nos équipes d’ingénieurs RF et de développement de systèmes, qui s’appuient sur des décennies d’expertise en matière de GNSS, de conception RF et d’intégrité des signaux, conçoivent des solutions qui répondent aux exigences des clients des secteurs maritime, aérospatial et industriel. Chaque antenne est conçue, testée et fabriquée au Canada, ce qui garantit le contrôle de la qualité et la sécurité de la chaîne d’approvisionnement. Cet engagement en faveur du développement interne et de la fabrication en Amérique du Nord renforce le rôle de Calian en tant que partenaire fiable dans le domaine du GNSS de précision.

Un écusson bleu avec, au centre, la mention

À propos de XF+

Le XF+ de Calian intègre plusieurs techniques de filtrage pour atténuer les interférences des signaux LTE hors bande et d’autres sources, ce qui permet d’obtenir des signaux GNSS propres et purs. Le XF+ incorpore un filtrage profond de sorte que les signaux hors bande, dans la plage de 400 MHz à 3000 MHz, sont atténués d’environ 80 dB ou plus. En outre, la fonction “+” permet l’isolation entre les bandes sur l’ensemble de la chaîne LNA. Par exemple, si la bande supérieure est brouillée, les bandes inférieures continueront à fournir des signaux utilisables.

Filtrage étendu + LNA

Bandes supérieure et inférieure isolées
Le gain du LNA est de 37 dB
Le facteur de bruit est de 3 dB
P1dB de sortie est de 10 dBm
Filtrage profond avec 80 dB de réjection hors bande

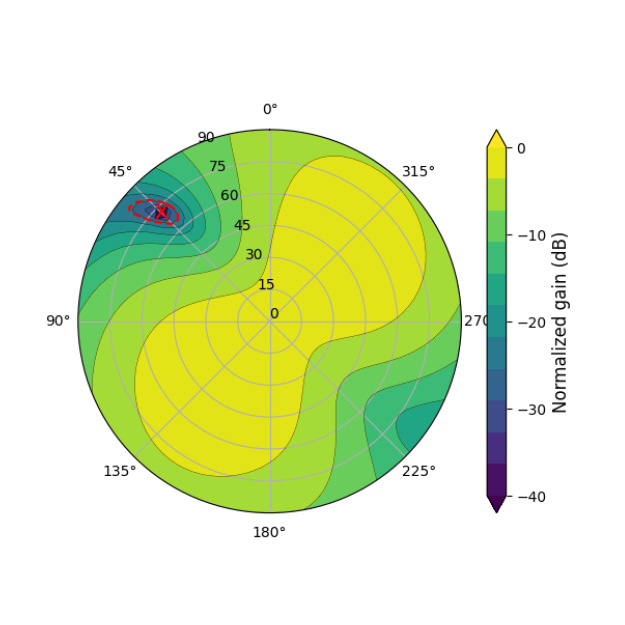

Tracé polaire montrant le gain normalisé en dB avec une échelle de couleurs allant de -40 à 0 dB. Les cercles concentriques indiquent les angles et les contours rouges mettent en évidence une région proche de 45 degrés.

À propos de l’ACRP

La technologie CRPA utilise des éléments d’antennes multiples et une orientation en temps réel des zéros pour améliorer la résilience des systèmes GNSS contre le brouillage ou les interférences. En orientant dynamiquement les zéros dans le diagramme de rayonnement, elle supprime les interférences, améliorant ainsi la fiabilité du PNT dans les environnements RF difficiles, ce qui est important pour les infrastructures critiques et les applications de défense.

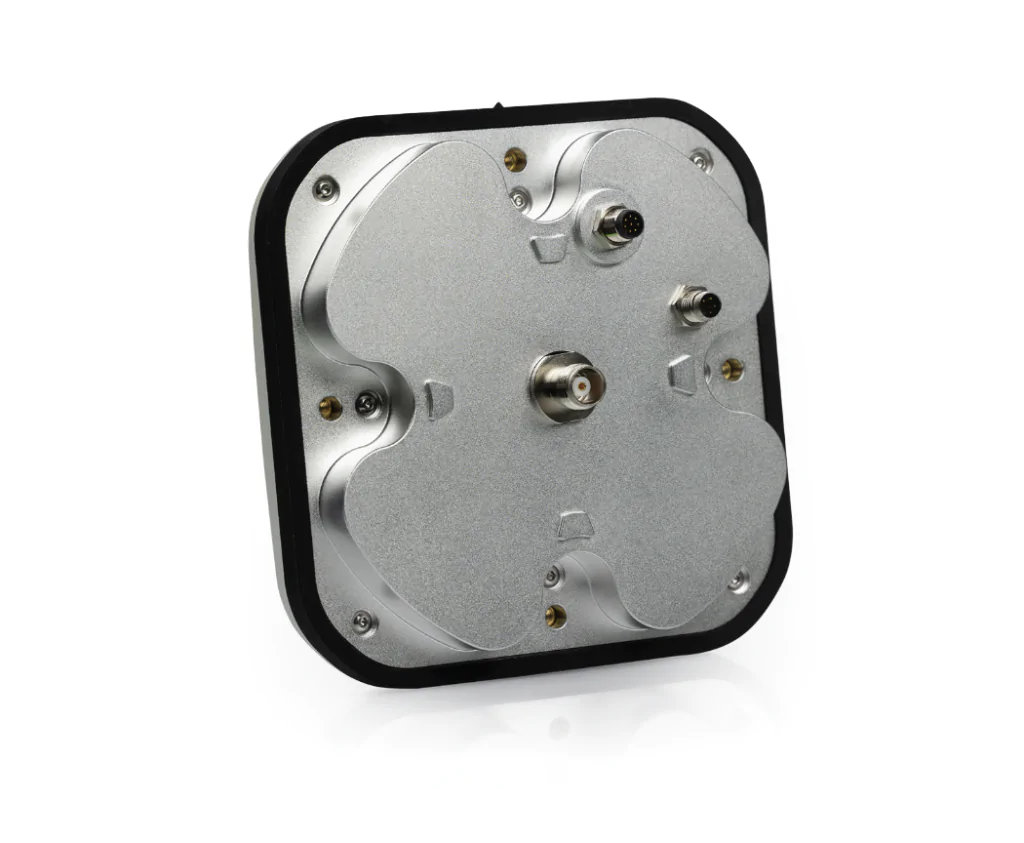

Gros plan d'un appareil électronique métallique avec de multiples connecteurs et vis, sur fond blanc.

SWaP

Optimisé pour une faible consommation d’énergie, de poids et de taille (SWaP), le CRPA de Calian offre des capacités anti-brouillage de haute performance dans un boîtier compact et léger. Son profil physique bas et son faible encombrement permettent une intégration transparente dans les drones, les véhicules terrestres autonomes et les véhicules légers tout en atteignant les objectifs de la mission.

L’avenir de la technologie anti-brouillage est prêt pour les missions.

La nouvelle gamme de produits CRPA de Calian établit une nouvelle référence en matière de résilience GNSS à faible SWaP. Conçu pour les infrastructures critiques et les applications de défense, ce système avancé offre une atténuation des interférences en temps réel et une PNT résiliente dans les environnements RF les plus difficiles. Conçu pour être prêt pour une mission, partout et à tout moment.

Conçu pour votre environnement de mission

La gamme CRPA de Calian est conçue pour la fiabilité et la précision dans divers environnements de mission, où l’optimisation du SWaP est essentielle. L’antenne à formation de faisceau adaptative CR7712EXF à 2 éléments et à nullité unique est excellente pour la navigation militaire dans les zones contestées interdites par le GNSS, garantissant une PNT continue et précise.

Le CR8894SXF+ CRPA de Calian prend en charge les signaux GPS L1/L2 (M-Code) et Galileo E1/E5b. Le CR8894SXF+ contient 4 éléments d’antenne lui permettant d’atténuer 3 brouilleurs par bande pour un total de 6. Une interface série fournit des messages NMEA propriétaires qui indiquent l’état de l’antenne ainsi que la direction estimée de la source de brouillage ou d’interférence. Le CR8894SXF+ est compatible avec tous les récepteurs GNSS qui délivrent 150 mA ou plus à 5 volts à l’antenne. L’antenne peut également être alimentée par l’interface série.

Le détecteur CR8894SDXF+ permet uniquement d’identifier les interférences ou les menaces de brouillage. Par le biais d’une interface série, le CR8894SDXF+ fournit des messages indiquant l’état de la CRPA et la direction du brouilleur, ce qui permet à l’utilisateur d’avoir une bonne connaissance de la situation.

Pour soutenir l’installation d’un système fédéré CRPA, Calian GNSS fournit les réseaux d’antennes CRPA CA8894SXF+ (actif) et CA8894SP (passif).

En complément du CRPA, les antennes à diagramme de réception fixe (FRPA) de Calian, telles que l’antenne triple bande (L1/L2/L5, E1/E5A/E5B/E6, G1/G2/G3, B1/B2/B2a/B2b/B3) AJ977XF+ et l’antenne simple bande (L1, E1, G1, B1) TW3742AJ, sont optimisées pour atténuer les interférences à faible angle et sont idéales pour les applications de synchronisation et toutes les applications résilientes.

Ensemble, ces produits offrent des solutions personnalisées et prêtes à l’emploi, testées pour des conditions environnementales, mécaniques et électromagnétiques extrêmes pour un large éventail d’applications, améliorant ainsi la résilience du système et la connaissance de la situation, quel que soit l’endroit où votre mission vous emmène.

Si vous n’en êtes qu’au début du processus de sélection de l’antenne la mieux adaptée à votre projet, notre guide de sélection des antennes peut vous aider à réduire vos options.
