TW5262 Antenne GNSS intelligente multi-constellation avec UDR

Le TW5262 est un récepteur/antenne GNSS multi-constellations fusionné avec les données d’un capteur inertiel. Il s’agit d’une solution de suivi facile à utiliser qui permet un positionnement très performant dans les endroits où les signaux GNSS sont faibles ou non disponibles.

Le TW5262 intègre un récepteur GNSS de dernière génération qui prend en charge la réception simultanée du GPS/GLONASS/Galileo et une antenne patch Accutenna™ de Tallysman. Cette antenne à double alimentation améliore considérablement la réjection des interférences des signaux à trajets multiples, ce qui en fait l’antenne la plus précise pour le suivi dans les environnements urbains denses.

Bilan de la mort sans attache (UDR)

La technologie TW5262 « Untethered Dead Reckoning » (UDR) permet une navigation en continu sans avoir besoin des informations de vitesse fournies par le véhicule. Cette technologie innovante apporte les avantages de la navigation à l’estime à des installations qui, auparavant, ne pouvaient utiliser que le GNSS, ce qui réduit considérablement le coût d’installation des applications de navigation à l’estime.

La force de l’UDR est particulièrement évidente dans des conditions de signal faible, où elle permet un positionnement continu dans les environnements urbains, même pour les appareils dotés d’antennes installées à l’intérieur du véhicule. Des performances de positionnement utiles sont également disponibles en cas de perte totale du signal, par exemple dans les parkings ou les petits tunnels. Le positionnement UDR commence dès que le signal d’allumage est appliqué et avant que la première position GNSS ne soit disponible.

Le TW5262 peut être installé dans n’importe quelle position à l’intérieur d’un véhicule sans nécessiter de raccordement électrique au capteur de vitesse du véhicule. Grâce à son accéléromètre et à son gyroscope intégrés, il constitue un UDR autonome, doté d’une fonction d’auto-étalonnage et offrant une navigation fiable et constante.

Caractéristiques

Solution complète de positionnement avec capteurs 3D intégrés
Précision du positionnement dans les villes denses et les zones couvertes
Indépendant de toute connexion de capteur à la voiture
Fonctionnement automobile 5V-36V
Excellente réjection des signaux à trajets multiples
Boîtier de qualité industrielle IP67
Conformité RoHS, REACH, RED / marquage CE

TW5354 Antenne GNSS intelligente multi-constellation

Le TW5354 est un récepteur GNSS multi-constellations qui permet la réception simultanée de GPS/GLONASS + SBAS. Il est conçu pour être utilisé dans des applications de suivi, de positionnement et de synchronisation numériques de qualité industrielle et d’infrastructure.

Le TW5354 utilise la technologie Accutenna™ de patch d’antenne à double alimentation de Tallysman, qui améliore considérablement la réjection des interférences des signaux à trajets multiples, sur l’ensemble de la bande GNSS. L’ajout d’un pré-filtrage et d’un post-filtrage dans la chaîne du signal RF améliore considérablement l’immunité aux porteuses de brouillage typiques des environnements urbains.

L’antenne intelligente GNSS TW5354 utilise un récepteur GNSS multiconstellation de pointe qui offre 72 canaux de suivi à haute sensibilité pouvant être configurés pour acquérir et suivre simultanément 3 constellations GNSS (GPS, Galileo, GLONASS et Beidou), ainsi que les signaux d’augmentation SBAS (WAAS, EGNOS, MSAS et GAGAN) et QZSS simultanément. Des corrections GPS différentielles peuvent également être fournies via des messages de correction au format RTCM.

Caractéristiques

Récepteur/antenne multi-constellations
Suivi simultané de trois constellations
Fonctionnement simultané sur 72 canaux
Suivi de haute performance (-164 dBm)
WAAS, EGNOS, MSAS & GAGAN + QZSS
Corrections DGPS à l’aide d’une entrée RTCM
Fréquences de navigation : 1 à 5 Hz
1 PPS Sorties RS422
Fonctionnement automobile de 5V à 36V avec une faible consommation d’énergie en veille
Technologie AccutennaTM
Filtrage avant et après le LNA
Réjection supérieure des signaux à trajets multiples
Boîtier de qualité industrielle IP67
Conformité RoHS, REACH, RED Marquage CE

TW5252 Antenne GNSS intelligente multi-constellation

Le TW5252 est un récepteur GNSS multi-constellations qui permet la réception simultanée de GPS/GLONASS + SBAS. Il est conçu pour être utilisé dans des applications numériques de suivi et de positionnement de qualité professionnelle.

Le TW5252 utilise la technologie Accutenna™ de patch d’antenne à double alimentation de Tallysman, qui améliore considérablement la réjection des interférences des signaux à trajets multiples sur l’ensemble de la bande GNSS. L’ajout d’un pré-filtrage et d’un post-filtrage dans la chaîne du signal RF améliore considérablement l’immunité aux porteuses de brouillage typiques des environnements urbains.

L’antenne intelligente GNSS TW5252 utilise un récepteur GNSS multiconstellation de pointe qui offre 72 canaux de suivi à haute sensibilité, pouvant être configurés pour acquérir et suivre simultanément 3 constellations GNSS (GPS, Galileo, GLONASS et Beidou), ainsi que les signaux d’augmentation SBAS (WAAS, EGNOS, MSAS et GAGAN) et QZSS simultanément. Les corrections GPS différentielles peuvent également être fournies via des messages de correction au format RTCM.

Caractéristiques

Récepteur/antenne multi-constellations
Suivi simultané de trois constellations
Fonctionnement simultané sur 72 canaux
Suivi de haute performance (-164 dBm)
WAAS, EGNOS, MSAS & GAGAN + QZSS
Corrections DGPS à l’aide d’une entrée RTCM
Fréquences de navigation : 1 à 5 Hz
Entrée d’allumage conditionnée pour les radios Tait
Fonctionnement automobile de 5 V à 36 V
Technologie AccutennaTM
Filtrage avant et après le LNA
Réjection supérieure des signaux à trajets multiples
Boîtier de qualité industrielle IP69k
Conformité RoHS, REACH, RED Marquage CE

Antenne GNSS intelligente TW5390C ; haute précision ; IMU ; CLAS ; u-blox ZED-F9R + NEO-D9C

Le TW5390C est un récepteur/antenne GNSS multibande (L1/L2) et multiconstellation, équipé d’une unité de mesure inertielle (pour la navigation à l’estime sans attache) et d’un récepteur QZSS de niveau centimétrique (CLAS) L6 intégré, permettant une utilisation autonome du CLAS PPP-RTK sans abonnement. Le TW5390C est capable d’offrir une précision inférieure à 1 mètre en mode autonome, inférieure à 6 cm avec les corrections PPP-RTK et inférieure à 1 cm avec les corrections RTK. Associé à l’IMU pour assurer la fusion des capteurs, le TW5390C prend en charge les applications les plus exigeantes en matière de navigation, d’automatisation et d’agriculture de précision.

Résistance aux interférences

Le TW5390C intègre un récepteur GNSS multibande (L1/L2) de dernière génération (ZED-F9R) ainsi qu’une IMU équipée d’une antenne patch multibande (L1/L2/L6) à double alimentation « Accutenna® » de Tallysman. Ce récepteur GNSS à la pointe de la technologie prend en charge le suivi simultané des quatre principales constellations (GPS, BeiDou, Galileo et GLONASS) sur plusieurs bandes de fréquences. L’architecture multibande (L1/L2) constitue une méthode très efficace pour éliminer les erreurs ionosphériques. Le TW5390C utilise un filtrage en plusieurs étapes avec des amplificateurs à faible facteur de bruit (LNA), associé à l’Accutenna® à double alimentation, ce qui améliore considérablement la réjection des interférences dues aux trajets multiples. La fusion de capteurs IMU atténue encore davantage les effets des réflexions par trajets multiples sévères et assure une disponibilité continue de la position pendant les périodes d’obstruction du signal GNSS, offrant ainsi des performances exceptionnelles pour répondre aux applications de positionnement de précision les plus exigeantes.

Positionnement précis des points

Le TW5390C prend en charge une large gamme de services de correction (RTCM RTK, PointPerfect PPP-RTK en réseau ou CLAS PPP-RTK sur L6 via le récepteur NEO-D9C CLAS), ce qui permet d’optimiser les performances en fonction des exigences spécifiques de chaque application. L’accès multibande simultané (L1/L2) aux quatre constellations de satellites améliore la capacité de convergence du récepteur afin de fournir une solution de positionnement rapide, précise et fiable, résistante aux erreurs ionosphériques et offrant une meilleure résilience face aux interférences et au brouillage. En tant que rover RTK, le TW5390C accepte les messages RTCM RTK provenant d’une station de base, d’une station de référence virtuelle ou de messages SPARTN de type SSR via le service d’abonnement PointPerfect sur réseau IP, ou encore via CLAS PPP-RTK sur la bande L6. Le TW5390C offre une précision de positionnement inférieure à 6 cm en association avec les corrections PPP-RTK de PointPerfect ou CLAS PPP-RTK, et une précision inférieure à 1 cm avec le RTK. Le TW5390C peut recevoir des corrections CLAS PPP-RTK sur la bande L6 lorsqu’il se trouve hors de la couverture du réseau terrestre. Le TW5390C est compatible avec les corrections RTK RTCM provenant de réseaux RTK commerciaux tels que Polaris RTK de Point One Navigation et Skylark Cx ou Skylark Nx-RTK de Swift Navigation.

Caractéristiques

Meilleure immunité au bruit grâce au récepteur GNSS multibande u-blox ZED-F9R
PointPerfect Flex PPP-RTK (réseau IP) et CLAS PPP-RTK sur L6 avec un récepteur NEO-D9C
Amélioration de la réjection des trajets multiples avec la double alimentation Accutenna™
Un récepteur GNSS multibande résiste aux erreurs ionosphériques
Grande fiabilité de la position grâce à un vaste réseau de constellations
Une grande disponibilité de la position dans un environnement urbain en « canyon » profond grâce à la navigation par estimation de position sans référence (Untethered Dead Reckoning), ainsi que pendant les périodes de perte de signal

Compatible avec les services RTK sur réseau local ou commercial, tels que Point One Navigation Polaris RTK et Swift Navigation Skylark
Performances exceptionnelles du poste, prises isolément, hors services pénitentiaires
Fonctionnement à 5V
Transmission différentielle RS-422 (ou RS-232)
Boîtier de qualité industrielle, indice de protection IP69K
Support fixe robuste
Plusieurs longueurs de câble (5m, 15m, 25m)
Disponible avec un radôme conique

Antenne GNSS intelligente TW5790 ; haute précision ; IMU ; bande L ; u-blox ZED-F9R + NEO-D9S

Le TW5790 est un récepteur/antenne GNSS intégré multibande (L1/L2) et multi-constellation, doté d’une unité de mesure inertielle (IMU) (pour la navigation à l’estime sans attache) et d’un récepteur en bande L intégré pour les corrections PPP-RTK PointPerfect Flex. Le TW5790 est capable d’offrir une précision inférieure à 1 mètre en mode autonome, inférieure à 6 cm avec les corrections PPP-RTK de PointPerfect Flex et inférieure à 1 cm avec des corrections RTK commerciales locales ou en réseau, telles que le Polaris RTK de Point One Navigation ou le Skylark Precision Positioning de Swift Navigation. Associé à l’IMU pour permettre la fusion des capteurs, le TW5790 prend en charge les applications de positionnement les plus exigeantes dans les environnements les plus difficiles, tels que les canyons urbains denses et le positionnement hors réseau.

Résistance aux interférences

Le TW5790 intègre un récepteur GNSS multibande (L1/ L2) de dernière génération avec un patch Tallysman Accutenna™ multibande (L1/ L2) à double alimentation. Le récepteur GNSS de pointe prend en charge le suivi simultané des quatre principales constellations (GPS, BeiDou, Galileo et GLONASS) dans plusieurs bandes de fréquences, offrant ainsi une grande disponibilité pour les solutions RTK avec un temps de convergence rapide. L’architecture multibande (L1/L2) est la méthode la plus efficace pour éliminer les erreurs ionosphériques. Le TW5790 utilise un filtrage à plusieurs étages avec des LNA à faible facteur de bruit, associé à la double alimentation Accutenna™, ce qui améliore considérablement la réjection des interférences des signaux à trajets multiples. Le capteur IMU Fusion atténue encore les effets des réflexions par trajets multiples et assure une disponibilité continue de la position pendant les périodes d’interruption du GNSS dues à l’obstruction du signal, ce qui offre des performances exceptionnelles pour répondre aux applications de positionnement précis les plus exigeantes.

Positionnement précis des points

Le TW5790 prend en charge une large gamme de services de correction (RTCM RTK, PPP-RTK en réseau ou PPP-RTK PointPerfect Flex sur la bande L), ce qui permet d’optimiser les performances en fonction des exigences spécifiques de chaque application. L’accès multibande simultané (L1/L2) aux quatre constellations de satellites améliore la capacité de convergence du récepteur afin de fournir une solution de positionnement rapide, précise et fiable, résistante aux erreurs ionosphériques et offrant une meilleure résilience face aux interférences et au brouillage. En tant que rover RTK, le TW5390 accepte les messages RTCM RTK provenant d’une station de base, d’une station de référence virtuelle ou les messages de type SPARTN SSR via le service d’abonnement PointPerfect.

Le TW5790 offre une précision de positionnement inférieure à 6 cm lorsqu’il est associé aux corrections PPP-RTK de PointPerfect Flex, et une précision inférieure à 1 cm avec le RTK. Le TW5790 est compatible avec les services RTK commerciaux tels que Polaris RTK de Point One Navigation et Skylark Cx et Skylark Nx RTK de Swift Navigation. Le TW5790 peut recevoir les corrections PPP-RTK de PointPerfect Flex sur la bande L lorsqu’il se trouve hors de la couverture du réseau terrestre.

Caractéristiques

Récepteur à corrections intégrées en bande L pour une précision exceptionnelle (NEO-D9S)
Amélioration de l’immunité au bruit grâce à un récepteur GNSS multibande
Amélioration de la suppression des trajets multiples grâce à la technologie Dual Feed Accutenna™
Le récepteur GNSS multibande n’est pas affecté par les erreurs ionosphériques
Synchronisation à haute fiabilité avec un vaste réseau de constellations
Haute précision de localisation en milieu urbain grâce à la fusion de capteurs IMU
Compatible avec l’augmentation PPP-RTK PointPerfect Flex
Configuration du rover RTK

Compatible avec les systèmes Point One Navigation Polaris RTK et Swift Navigation Skylark Cx et Nx RTK
Fonctionnement à 5V
Signalisation USB 2.0 ou RS-232
Boîtier de qualité industrielle, indice de protection IP67
Support magnétique robuste
Longueur de câble de 1,5 m avec la norme USB Type A mâle
Option L1/L5 disponible

TW3752AJ Accutenna® : antenne GNSS monobande anti-brouillage

Le TW3752AJ est une antenne GNSS de précision à gain élevé construite avec la technologie unique Accutenna® de Tallysman, offrant une couverture GPS/QZSS-L1, GLONASS-G1, Galileo-E1 et BeiDou-B1 monobande, y compris le système d’augmentation par satellite (SBAS) disponible dans la région d’opération [WAAS (Amérique du Nord), EGNOS (Europe), MSAS (Japon), ou GAGAN (Inde)].

Caractéristiques

Technologie Accutenna®
Excellent rapport axial (2,0 dB typ.)
Faible bruit de l’amplificateur de faible gain (LNA) (3,0 dB typ.)
Filtre SAW à haut facteur de réjection
LNA à gain élevé (50 dB typ.)
Faible courant (30 mA typ.)
Large plage de tension d’entrée (2,5 à 12 VCC)
Protection du circuit ESD (15 kV)
Boîtier étanche IP67
Conforme aux normes RoHS et REACH

Avantages

Fonctionne sous brouillage terrestre
Polarisation circulaire sur toute la bande passante
Rejet supérieur des signaux à trajets multiples
Excellent rapport signal/bruit
Excellente réjection des signaux hors bande
Précision accrue du système
Idéal pour les environnements difficiles

TW3900P Antenne GNSS passive triple bande + bande L

Le TW3900P est une antenne Accutenna® triple bande à réglage précis qui fournit les signaux GPS/QZSS-L1/L2/L5, GLONASS-G1/G2/G3, Galileo-E1/E5a/E5b, BeiDou-B1/B2a/B2b, NavIC-L5, et qui est spécialement conçue pour le positionnement de précision à triple fréquence.

Caractéristiques

Faible rapport axial (
Variation étroite du centre de phase
Protection du circuit ESD (15 kV)
IP69K, REACH, RoHS et conforme à la norme S-9401.V1.0
Conforme aux normes EN45545-2, EN50121, EN50155 et EN61373

Avantages

Excellente réjection des trajets multiples
Précision accrue du système
Excellent rapport signal/bruit

HC871SXF eXtended Filter (XF) Antenne hélicoïdale bi-bande

L’antenne hélicoïdale brevetée HC871SXF est conçue pour le positionnement de précision, couvrant les bandes de fréquences GPS/QZSS-L1/L2, GLONASS-G1/G2, Galileo-E1 et BeiDou-B1, y compris le système de renforcement par satellite (SBAS) disponible dans la région d’exploitation [WAAS (Amérique du Nord), EGNOS (Europe), MSAS (Japon) ou GAGAN (Inde)].

La technologie d’antenne eXtended Filter (XF) de Tallysman a été conçue pour atténuer les signaux hors bande et empêcher la saturation de l’antenne GNSS. Le spectre des fréquences radio est devenu plus encombré à mesure que de nouvelles bandes LTE sont activées et leurs signaux ou fréquences harmoniques [par exemple 800 MHz x 2 = 1600 MHz (GLONASS-G1)] peuvent affecter les antennes et les récepteurs GNSS. En Amérique du Nord, les signaux Ligado prévus à 1525 – 1536 MHz peuvent avoir un impact particulier sur les antennes GNSS qui prennent en charge les services de correction de la bande L basés dans l’espace (1539 – 1559 MHz). Les nouveaux signaux LTE en Europe [Band 32 (1452 – 1496 MHz)] et au Japon [Bands 11 and 21 (1476 – 1511 MHz)] ont également été observés comme interférant avec les signaux GNSS. En outre, les communications par satellite Inmarsat (liaison montante : 1626,5 – 1660,5 MHz) peuvent également affecter les signaux GNSS. Le filtrage XF personnalisé de Tallysman atténue tous les signaux existants et les nouveaux signaux Ligado et LTE, ce qui permet aux antennes et aux récepteurs GNSS connectés de fonctionner de manière optimale.

Caractéristiques

Préamplificateur à très faible bruit (2,5 dB typ.)
Rapport axial (≤ 0,5 dB au zénith)
Gain LNA (28 dB typ.)
Faible courant (15 mA typ.)
Protection du circuit ESD (15 kV)
Performance invariante de 2,2 à 12 VDC
Conforme aux normes IP67, REACH et RoHS

Avantages

Extrêmement léger (23 g)
Idéal pour les systèmes topographiques RTK et PPP
Excellente réception des signaux à polarisation circulaire RH
Excellente réjection des trajets multiples
Précision accrue du système
Excellent rapport signal/bruit
Plage de température industrielle
Conception robuste, idéale pour les environnements difficiles

HC990XF Extended-Filter Full-Band GNSS Low-Profile Helical Antenna + L-Band

L’antenne hélicoïdale à profil bas HC990XF eXtended-filter, en instance de brevet, est conçue pour le positionnement de précision, couvrant les bandes de fréquences GPS/QZSS-L1/L2/L5, QZSS-L6, GLONASS-G1/G2/G3, Galileo-E1/E5a/E5b/E6, BeiDou-B1/B2/B2a/B3, et NavIC-L5, y compris le système de renforcement satellitaire (SBAS) disponible dans la région d’exploitation [WAAS (Amérique du Nord), EGNOS (Europe), MSAS (Japon) ou GAGAN (Inde)], ainsi que les services de correction en bande L.

L’antenne HC990XF supporte la technologie XF (eXtended Filtering) de Tallysman. À l’échelle mondiale, le spectre des fréquences radio est devenu encombré par l’activation de nombreuses nouvelles bandes LTE, dont les signaux ou les fréquences harmoniques peuvent affecter les antennes et les récepteurs GNSS. En Amérique du Nord, le service Ligado prévu, qui émettra dans la gamme de fréquences de 1526 à 1536 MHz, peut affecter les signaux GNSS. De même, les nouveaux signaux LTE en Europe [Band 32 (1452 – 1496 MHz)] et au Japon [Bands 11 and 21 (1476 – 1511 MHz)] ont également affecté les signaux GNSS. La technologie XF de Tallysman atténue tous ces signaux.

Caractéristiques

Préamplificateur à très faible bruit (2,5 dB typ.)
Rapport axial (≤ 0,5 dB au zénith)
Gain LNA élevé (28 dB typ. | 35 dB typ.)
Courant faible (25 mA typ. | 31 mA typ.)
Protection du circuit ESD (15 kV)
Performance invariante de 2,2 à 16 VDC
Conforme aux normes REACH et RoHS

Avantages

Extrêmement léger (45 g)
Excellente réception des signaux à polarisation circulaire RH
Excellente réjection des trajets multiples
Précision accrue du système
Excellent rapport signal/bruit
Plage de température industrielle

SSL889XF Antenne GNSS bi-bande logée à filtre étendu et à profil bas

Le SSL889XF utilise la technologie unique Accutenna de Tallysman qui fournit une couverture bi-bande GPS L1/L2, GLONASS G1/G2/G3, Galileo E1/E5b, et BeiDou B1/B2. Il est spécialement conçu pour le positionnement bi-fréquence de précision où la légèreté est importante.

Le SSL889XF est doté d’un élément de patch circulaire à double alimentation, empilé et réglé avec précision. Les signaux provenant des deux alimentations orthogonales sont combinés dans un combinateur hybride, amplifiés dans un LNA à large bande, puis divisés en bandes pour un filtrage XF étroit dans chaque bande et amplifiés à nouveau avant d’être recombinés à la sortie.

Le spectre des fréquences radio est devenu plus encombré à mesure que de nouvelles bandes LTE sont activées et leurs signaux ou fréquences harmoniques [par exemple 800 MHz x 2 = 1600 MHz (GLONASS-G1)] peuvent affecter les antennes et les récepteurs GNSS. En Amérique du Nord, les signaux Ligado prévus entre 1525 et 1536 MHz peuvent avoir un impact particulier sur les antennes GNSS. Les nouveaux signaux LTE en Europe [bande 32 (1452 – 1496 MHz)] et au Japon [bandes 11 et 21 (1476 – 1511 MHz)] ont également été observés comme interférant avec les signaux GNSS. En outre, les communications par satellite Inmarsat (liaison montante : 1626,5 – 1660,5 MHz) peuvent également affecter les signaux GNSS. Les antennes XF de Tallysman ont été conçues pour atténuer les signaux hors bande et empêcher la saturation des antennes GNSS. Le filtrage XF personnalisé de Tallysman atténue tous les signaux existants et les nouveaux signaux Ligado et LTE, ce qui permet aux antennes et aux récepteurs GNSS connectés de fonctionner de manière optimale.

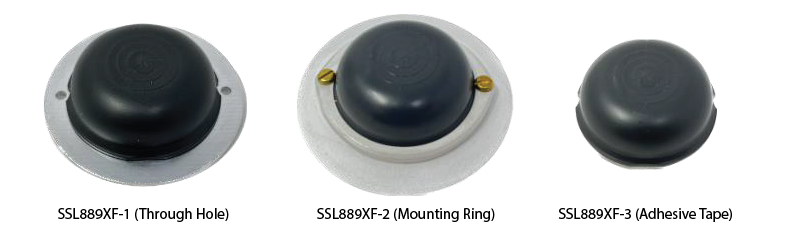

L’antenne SSL889XF est disponible en trois configurations mécaniques. Configuration 1, 2 et 3 comme indiqué.

Caractéristiques

Préamplificateur à très faible bruit (2,5 dB)
Rapport axial (
Variation étroite du centre de phase
LNA à gain élevé (28 dB typ.)
Faible courant (25 mA typ)
Protection du circuit ESD (15 kV)
Performance invariante de 2,5 à 16 VDC
Conforme aux normes IP67, REACH et RoHS

Avantages

Léger (45 g)
Excellente réception des signaux à polarisation circulaire RH
Excellente réjection des trajets multiples
Précision accrue du système
Excellent rapport signal/bruit
Plage de température industrielle
