HC990XF Extended-Filter Full-Band GNSS Low-Profile Helical Antenna + L-Band

L’antenne hélicoïdale à profil bas HC990XF eXtended-filter, en instance de brevet, est conçue pour le positionnement de précision, couvrant les bandes de fréquences GPS/QZSS-L1/L2/L5, QZSS-L6, GLONASS-G1/G2/G3, Galileo-E1/E5a/E5b/E6, BeiDou-B1/B2/B2a/B3, et NavIC-L5, y compris le système de renforcement satellitaire (SBAS) disponible dans la région d’exploitation [WAAS (Amérique du Nord), EGNOS (Europe), MSAS (Japon) ou GAGAN (Inde)], ainsi que les services de correction en bande L.

L’antenne HC990XF supporte la technologie XF (eXtended Filtering) de Tallysman. À l’échelle mondiale, le spectre des fréquences radio est devenu encombré par l’activation de nombreuses nouvelles bandes LTE, dont les signaux ou les fréquences harmoniques peuvent affecter les antennes et les récepteurs GNSS. En Amérique du Nord, le service Ligado prévu, qui émettra dans la gamme de fréquences de 1526 à 1536 MHz, peut affecter les signaux GNSS. De même, les nouveaux signaux LTE en Europe [Band 32 (1452 – 1496 MHz)] et au Japon [Bands 11 and 21 (1476 – 1511 MHz)] ont également affecté les signaux GNSS. La technologie XF de Tallysman atténue tous ces signaux.

SSL889XF Antenne GNSS bi-bande logée à filtre étendu et à profil bas

Le SSL889XF utilise la technologie unique Accutenna de Tallysman qui fournit une couverture bi-bande GPS L1/L2, GLONASS G1/G2/G3, Galileo E1/E5b, et BeiDou B1/B2. Il est spécialement conçu pour le positionnement bi-fréquence de précision où la légèreté est importante.

Le SSL889XF est doté d’un élément de patch circulaire à double alimentation, empilé et réglé avec précision. Les signaux provenant des deux alimentations orthogonales sont combinés dans un combinateur hybride, amplifiés dans un LNA à large bande, puis divisés en bandes pour un filtrage XF étroit dans chaque bande et amplifiés à nouveau avant d’être recombinés à la sortie.

Le spectre des fréquences radio est devenu plus encombré à mesure que de nouvelles bandes LTE sont activées et leurs signaux ou fréquences harmoniques [par exemple 800 MHz x 2 = 1600 MHz (GLONASS-G1)] peuvent affecter les antennes et les récepteurs GNSS. En Amérique du Nord, les signaux Ligado prévus entre 1525 et 1536 MHz peuvent avoir un impact particulier sur les antennes GNSS. Les nouveaux signaux LTE en Europe [Band 32 (1452 – 1496 MHz)] et au Japon [Bands 11 and 21 (1476 – 1511 MHz)] ont également été observés comme interférant avec les signaux GNSS. En outre, les communications par satellite Inmarsat (liaison montante : 1626,5 – 1660,5 MHz) peuvent également affecter les signaux GNSS. Les antennes XF de Tallysman ont été conçues pour atténuer les signaux hors bande et empêcher la saturation des antennes GNSS. Le filtrage XF personnalisé de Tallysman atténue tous les signaux existants et les nouveaux signaux Ligado et LTE, ce qui permet aux antennes et aux récepteurs GNSS connectés de fonctionner de manière optimale.

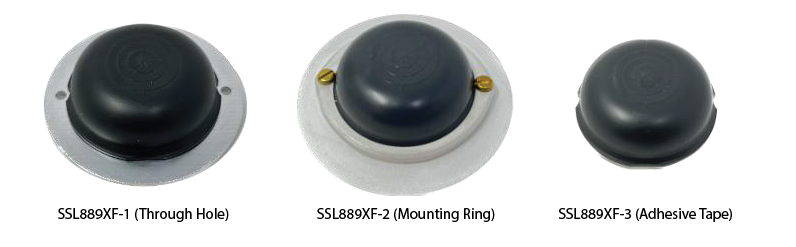

L’antenne SSL889XF est disponible en trois configurations mécaniques. Configuration 1, 2 et 3 comme indiqué.

TW7972XF Antenne GNSS triple bande à filtre étendu + bande L

La TW7972XF est une antenne Accutenna® triple bande à montage en surface, accordée avec précision, qui couvre les systèmes GPS/QZSS-L1/L2/L5, GLONASS-G1/G2/G3, Galileo-E1/E5a/E5b, BeiDou-B1/B2/B2a et NavIC-L5, y compris le système de renforcement par satellite (SBAS) disponible dans la région d’exploitation [WAAS (Amérique du Nord), EGNOS (Europe), MSAS (Japon) ou GAGAN (Inde)], NavIC-L5, y compris le système de renforcement satellitaire (SBAS) disponible dans la région d’exploitation [WAAS (Amérique du Nord), EGNOS (Europe), MSAS (Japon) ou GAGAN (Inde)], plus les services de correction en bande L. Il est spécialement conçu pour le positionnement de précision à trois fréquences.

SSL990XF Antenne GNSS pleine bande logée à filtre étendu et à profil bas

L’antenne dipôle transversale à profil bas SSL990XF, en instance de brevet, avec résonateurs parasites, est conçue pour le positionnement de précision, couvrant les bandes de fréquences GPS/QZSS-L1/L2/L5, QZSS-L6, GLONASS-G1/G2/G3, Galileo-E1/E5a/E5b/E6, BeiDou-B1/B2/B2a/B3, et NavIC-L5, y compris le système de renforcement satellitaire (SBAS) disponible dans la région d’exploitation [WAAS (Amérique du Nord), EGNOS (Europe), MSAS (Japon) ou GAGAN (Inde)], ainsi que les services de correction en bande L.

Le SSL990XF utilise la dernière conception d’élément d’antenne à large bande de Tallysman. L’élément d’antenne fournit 67 MHz de largeur de bande de signal prenant en charge l’ensemble de la bande GNSS supérieure et les corrections de la bande L (1539 – 1606 MHz) et 136 MHz de largeur de bande de signal de la bande inférieure (1164 – 1300 MHz). L’autre élément clé de l’antenne est le rapport axial, qui mesure la capacité de l’antenne à capter le signal diffusé à polarisation circulaire droite (RHCP) et à atténuer les signaux LHCP réfléchis.

Le Tallysman SSL990XF a un gain de crête élevé de 2,5 dBi et un rapport axial ≤ 1,5 dB (typique) au zénith, ce qui permet une excellente atténuation des trajets multiples et un centre de phase très précis. Le SSL990XF est doté d’un filtre étendu (XF) de Tallysmans et d’un amplificateur à faible courant et à faible bruit (LNA) de pointe, qui comprend un pré-filtre intégré à faible perte pour empêcher les interférences harmoniques provenant de signaux à forte amplitude, tels que les signaux LTE de la bande 700 MHz et d’autres signaux cellulaires à bande proche. Le spectre des fréquences radio étant de plus en plus encombré, les signaux ou les fréquences harmoniques des nouvelles bandes LTE [par exemple 800 MHz x 2 = 1600 MHz (GLONASSG1)] peuvent affecter les antennes et les récepteurs GNSS. En Amérique du Nord, les signaux Ligado prévus à 1525 – 1536 MHz peuvent avoir un impact particulier sur les antennes GNSS qui prennent en charge les services de correction en bande L basés dans l’espace (1539 – 1559 MHz). Les nouveaux signaux LTE en Europe [Band 32 (1452 – 1496 MHz)] et au Japon [Bands 11 and 21 (1476 – 1511 MHz)] ont également été observés comme interférant avec les signaux GNSS. En outre, les communications par satellite Inmarsat (liaison montante : 1626,5 – 1660,5 MHz) peuvent également affecter les signaux GNSS. Les nouvelles antennes Tallysman XF ont été conçues pour atténuer les signaux hors bande et empêcher la saturation des antennes GNSS. Le filtrage XF personnalisé de Tallysman atténue tous les signaux existants et les nouveaux signaux Ligado et LTE, ce qui permet aux antennes et aux récepteurs GNSS connectés de fonctionner de manière optimale.

Pesant seulement 88g, le SSL990XF léger et compact est doté d’un élément dipôle croisé accordé avec précision qui fournit un excellent rapport axial. Le SSL990XF est logé dans un boîtier étanche (IP67) et se monte à l’aide d’un ruban adhésif ou d’un collier de montage comprenant un joint torique étanche. Deux options de connecteur de câble d’antenne sont disponibles : le premier est un SMA femelle et le second est un MCX. C’est une antenne idéale pour les drones de précision et toutes les applications où la légèreté et la précision sont importantes.

TW5390 Antenne GNSS intelligente multi-constellation (bi-bande + bande L) + UDR

Le TW5390 est un récepteur/antenne GNSS intégré multi-bandes (L1/L2) et multi-constellations avec unité de mesure inertielle (Untethered Dead Reckoning) et récepteur de corrections en bande L intégré pour le RTK autonome pour le positionnement précis de points. Le TW5390 est capable de fournir une précision inférieure à 10 cm pour les applications de navigation, d’automatisation et d’agriculture de précision les plus exigeantes.

Le TW5390 intègre le récepteur GNSS multibande (L1/L2) de dernière génération avec un patch Tallysman Accutenna™ multibande (L1/L2) à double alimentation. Le récepteur GNSS de pointe prend en charge le suivi simultané des quatre principales constellations (GPS, BeiDou, Galileo et GLONASS) dans plusieurs bandes de fréquences, offrant ainsi une grande disponibilité pour les solutions RTK avec un temps de convergence rapide. L’architecture multibande (L1/L2) est la méthode la plus efficace pour éliminer les erreurs ionosphériques.

Le TW5390 utilise un filtrage à plusieurs étages avec des LNA à faible facteur de bruit, associé à la double alimentation Accutenna™, ce qui améliore considérablement la réjection des interférences des signaux à trajets multiples. Le capteur IMU Fusion atténue encore les effets des réflexions par trajets multiples et assure une disponibilité continue de la position pendant les périodes d’interruption du GNSS dues à l’obstruction du signal, ce qui offre des performances exceptionnelles pour répondre aux applications de positionnement précis les plus exigeantes.

Le TW5390 intègre un récepteur de correction en bande L qui offre une précision inférieure à 10 cm grâce aux corrections PPP-RTK en temps réel via le service d’abonnement Point Perfect. (Aucune station de base RTK n’est nécessaire, ce qui est typique des applications RTK traditionnelles). Le récepteur en bande L offre une convergence rapide et des corrections continues dans les régions géographiques sans couverture IP/réseau. Les corrections en continu de PointPerfect sont disponibles aux États-Unis continentaux et en Europe.

Le TW5390 peut également être configuré pour fonctionner avec le flux de corrections IP/réseau lorsqu’il est utilisé dans un environnement urbain difficile où la couverture de la bande L peut être moins optimale.

AJ977XF AntiJam Antenne GNSS triple bande

L’AJ977XF prend en charge les bandes de fréquences GPS/QZSSL1/L2/L5, GLONASS-G1/G2/G3, Galileo-E1/E5a/E5b, BeiDou-B1/B2a/B2b et NavIC-L5, y compris le système de renforcement par satellite (SBAS) disponible dans la région d’exploitation [WAAS (Amérique du Nord), EGNOS (Europe), MSAS (Japon) ou GAGAN (Inde)].

L’antenne anti-brouillage AJ977XF est conçue pour atténuer les interférences et les signaux de brouillage émis par des émetteurs terrestres proches. Le diagramme de rayonnement de l’antenne d’annulation à faible angle d’élévation (LEANA) offre une suppression à large bande de 20 dB (typique) pour tous les signaux de la bande GNSS reçus à un angle d’élévation de 0° à environ 15°. Ce niveau d’atténuation permettra d’atténuer un signal de brouillage de 600 watts diffusé à un angle d’élévation de 10°, à une distance de 100 m ou plus de l’appareil.
l’antenne AJ977XF. La combinaison du modèle de rayonnement à faible angle d’élévation de Tallysman et des technologies de filtrage étendu (filtres profonds et IP3 élevé (empêche la saturation en présence de bruit)) offre un double coup de poing contre le brouillage et le bruit des fréquences radio. En même temps, le diagramme de rayonnement de l’AJ977XF au-dessus d’un angle d’élévation de 20° offre un excellent gain et un centre de phase qui permet un positionnement précis et exact.

La technologie d’antenne eXtended Filter (XF) de Tallysman a été conçue pour atténuer les signaux hors bande et empêcher la saturation de l’antenne GNSS. En Amérique du Nord, les signaux Ligado à 1525 – 1536 MHz peuvent avoir un impact particulier sur les antennes GNSS qui prennent en charge les services de correction en bande L basés dans l’espace (1539 – 1559 MHz). Les nouveaux signaux LTE en Europe [Band 32 (1452 – 1496 MHz)] et au Japon [Bands 11 and 21 (1476 – 1511 MHz)] ont également été observés comme interférant avec les signaux GNSS. En outre, les communications par satellite Inmarsat (liaison montante : 1626,5 – 1660,5 MHz) peuvent également affecter les signaux GNSS. Le filtrage XF personnalisé de Tallysman atténue tous les signaux existants et les nouveaux signaux Ligado et LTE, ce qui permet aux antennes et aux récepteurs GNSS connectés de fonctionner de manière optimale.

L’antenne Tallysman AJ977XF est idéale pour toutes les applications critiques de positionnement, de navigation et de synchronisation.

TW3885LXF Antenne GNSS bi-bande (L1/L5)

Le TW3885LXF est une antenne bi-bande de précision à technologie Accutenna® qui fournit des services de correction GPS/QZSS-L1/L5, GLONASS-G1/G3, Galileo-E1/E5a/E5b, BeiDou-B1/B2a/B2, NavIC-L5 plus bande L, y compris le système de renforcement par satellite (SBAS) disponible dans la région d’opération [WAAS (Amérique du Nord), EGNOS (Europe), MSAS (Japon), ou GAGAN (Inde)].

La technologie d’antenne eXtended Filter (XF) de Tallysman a été conçue pour atténuer les signaux hors bande et empêcher la saturation de l’antenne GNSS. Le spectre des fréquences radio est devenu plus encombré à mesure que de nouvelles bandes LTE sont activées et leurs signaux ou fréquences harmoniques [par exemple 800 MHz x 2 = 1600 MHz (GLONASS-G1)] peuvent affecter les antennes et les récepteurs GNSS. En Amérique du Nord, les signaux Ligado prévus à 1525 – 1536 MHz peuvent avoir un impact particulier sur les antennes GNSS qui prennent en charge les services de correction en bande L basés dans l’espace (1539 – 1559 MHz). Les nouveaux signaux LTE en Europe [Band 32 (1452 – 1496 MHz)] et au Japon [Bands 11 and 21 (1476 – 1511 MHz)] ont également été observés comme interférant avec les signaux GNSS. En outre, les communications par satellite Inmarsat (liaison montante : 1626,5 – 1660,5 MHz) peuvent également affecter les signaux GNSS.
Le filtrage XF personnalisé de Tallysman atténue tous les signaux existants et les nouveaux signaux Ligado et LTE, ce qui permet aux antennes et aux récepteurs GNSS connectés de fonctionner de manière optimale.

Le TW3885LXF est doté d’un élément de patch empilé à double alimentation circulaire, accordé avec précision. Les signaux provenant des deux alimentations orthogonales sont combinés dans un combinateur hybride, amplifiés dans un LNA à large bande, puis divisés en bandes pour un filtrage étroit dans chaque bande et encore amplifiés avant d’être recombinés à la sortie. Le TW3885LXF offre un excellent rapport axial et une variation du centre de phase étroitement groupée.

Idéal pour la synchronisation, le suivi et le guidage de véhicules autonomes, l’agriculture de précision et d’autres applications où la précision est importante, le TW3885LXF offre une réjection supérieure des signaux à trajets multiples, une réponse de phase linéaire et une faible variation du centre de phase (PCV).

Le TW3885LXF est logé dans un boîtier étanche à montage traversant pour les installations permanentes. Un support en L (PN 23-0040-0) ou un support pour tuyau (23-0065-0) sont disponibles. Un plan de masse de 100 mm est fourni avec l’antenne, ce qui garantit une performance optimale de l’antenne. Voir le guide d’installation et d’imperméabilisation TW3000 : https://www.tallysman.com/resource/tallysman-tw3000-gnss-antenna-waterproofing-guide/

TW5470 Bluetooth 5 (BLE) Low Energy Tranceiver Antenna

Le TW5470 est un émetteur-récepteur Bluetooth 5 Low Energy autonome avec antenne intégrée. Il est conçu pour être utilisé dans des applications professionnelles telles que le suivi des actifs mobiles, les systèmes d’automatisation des bâtiments, les bâtiments intelligents, les réseaux de capteurs industriels, ou en tant que balise de localisation fixe nécessitant une alimentation permanente.

L’antenne émettrice-réceptrice BLE TW5470 intègre le nRF52840 de Nordic Semiconductor, à la pointe de la technologie, en tant que cœur du système, offrant une longue portée et une faible consommation d’énergie.

Le système émetteur-récepteur TW5470 BLE 5 est livré avec le logiciel u-Blox u-connectXpress préinstallé, assurant la prise en charge du service de port série u-Blox Bluetooth low energy, du client et du serveur GATT, des balises, du NFC™, et des rôles simultanés de périphérique et de central. u-connectXpress permet à un hôte de configurer facilement la connectivité à l’aide de commandes AT.

L’émetteur-récepteur TW5470 BLE 5 offre une sécurité de haut niveau grâce au démarrage sécurisé, qui garantit que le module ne démarre qu’avec le logiciel original u-Blox u-connectXpress.

L’électronique de base de TW5470 est intégrée dans un boîtier industriel compact IP67 avec un support magnétique intégré.

L’alimentation et les communications série de l’émetteur-récepteur TW5470 BLE 5 sont prises en charge par un câble léger de 5M avec terminaison RJ12 pour une intégration plug-and-play dans les plates-formes de traitement hôtes.

Sprite™ TW400, Suivi de flotte

Le Sprite TW400 est une plateforme de développement télématique robuste qui intègre un modem LTE CAT M1, un récepteur GNSS/GPS multi-constellations, un puissant moteur de traitement et un accéléromètre à trois axes pour surveiller le comportement de conduite de l’opérateur.

Le TW400 est conçu pour les applications de suivi de flotte. Le TW400 vous place sur le siège passager de chaque véhicule. Le dispositif de suivi cellulaire fournit des rapports d’événements configurables sur la localisation, les entrées/sorties, le compteur kilométrique, les temps de ralenti du moteur et le comportement de conduite.

L’application de suivi de flotte TW400 offre notre algorithme exclusif de compression des données Contrails qui fournit une résolution supérieure pour les rapports de localisation tout en minimisant l’utilisation des données du réseau, ce qui vous permet de réaliser des économies opérationnelles.

TW5386 Antenne GNSS UDR intelligente pour un positionnement de haute précision

Le TW5386 est un récepteur/antenne GNSS intégré multi-bandes (L1/L2) et multi-constellations avec unité de mesure inertielle (Untethered Dead Reckoning) et RTK pour le positionnement précis de points. Le TW5386 est capable de fournir une précision inférieure à 1 mètre en mode autonome et une précision inférieure à 10 cm avec des corrections RTK pour soutenir les applications de positionnement les plus exigeantes dans les environnements les plus difficiles tels qu’un canyon urbain dense.
