AC4990PXF Antenne GNSS de précision pleine bande multi-constellation

L’AC4990PXF est une antenne Accutenna® 4 de précision, multi-constellations et pleine bande. Les constellations et signaux pris en charge sont les suivants : GPS/QZSS-L1/L2/L5 QZSS-L6, GLONASS-G1/G2/G3, Galileo-E1/E5a/E5b/E6, BeiDou-B1/B2/B2a/B3, NavIC-L5, y compris le système de renforcement par satellite (SBAS) disponible dans la région d’exploitation [WAAS (Amérique du Nord), EGNOS (Europe), MSAS (Japon), ou GAGAN (Inde)], ainsi que les corrections en bande L.

L’AC4990PXF est doté d’un élément patch empilé à double alimentation circulaire quadruple, réglé avec précision. Les signaux des quatre alimentations orthogonales sont combinés à travers un réseau d’alimentation, amplifiés dans un LNA à large bande, puis divisés en bandes pour un filtrage étroit dans chaque bande et encore amplifiés avant d’être recombinés à la sortie. La technologie Accutenna® 4 quadruple alimentation AC4990PXF permet d’obtenir un excellent rapport axial (atténuant fortement les trajets multiples) et une variation du centre de phase étroitement groupée (≤ 2 mm du zénith à 15° au-dessus de l’horizon). Elle est idéale pour l’arpentage, le suivi et le guidage de véhicules autonomes, l’agriculture de précision et d’autres applications où la précision compte.

Le spectre des fréquences radio est devenu plus encombré à mesure que de nouvelles bandes LTE sont activées et leurs signaux ou fréquences harmoniques [par exemple 800 MHz x 2 = 1600 MHz (GLONASS-G1)] peuvent affecter les antennes et les récepteurs GNSS. En Amérique du Nord, les signaux Ligado prévus à 1525 – 1536 MHz peuvent avoir un impact particulier sur les antennes GNSS qui prennent en charge les corrections spatiales en bande L (1539 – 1559 MHz). Les nouveaux signaux LTE en Europe [bande 32 (1452 – 1496 MHz)] et au Japon [bandes 11 et 21 (1476 – 1511 MHz)] ont également été observés comme interférant avec les signaux GNSS. En outre, les communications par satellite Inmarsat (liaison montante : 1626,5 – 1660,5 MHz) peuvent également affecter les signaux GNSS. Les nouvelles antennes Calian XF ont été conçues pour atténuer les signaux hors bande et empêcher la saturation des antennes GNSS. Le filtrage XF personnalisé de Calian atténue tous les signaux existants et les nouveaux signaux Ligado et LTE, ce qui permet aux antennes et aux récepteurs GNSS connectés de fonctionner de manière optimale.

Le boîtier AC4990XF est doté d’une base métallique robuste avec un trou de montage de 5/8″, d’un pare-chocs en caoutchouc intégré et d’un boîtier résistant aux intempéries pour les installations permanentes.

AC4990EXF-114 Antenne GNSS de précision multi-constellation intégrée à bande complète

L’AC4990EXF-114 est une antenne Accutenna® 4 de précision, multi-constellations et pleine bande. Les constellations et signaux pris en charge sont les suivants : GPS/QZSS-L1/L2/L5 QZSS-L6, GLONASS-G1/G2/G3, Galileo-E1/E5a/E5b/E6, BeiDou-B1/B2/B2a/B3, NavIC-L5, y compris le système de renforcement par satellite (SBAS) disponible dans la région d’exploitation [WAAS (Amérique du Nord), EGNOS (Europe), MSAS (Japon), ou GAGAN (Inde)], ainsi que les corrections en bande L.

L’AC4990EXF-114 comporte un élément patch empilé à double alimentation circulaire quadruple, accordé avec précision, avec un circuit imprimé à plan de masse de 114 mm de diamètre. Les signaux des quatre alimentations orthogonales sont combinés à travers un réseau d’alimentation, amplifiés dans un LNA large bande, puis divisés en bandes pour un filtrage étroit dans chaque bande et encore amplifiés avant d’être recombinés à la sortie. La technologie Accutenna® 4 quadruple alimentation AC4990EXF-114 permet d’obtenir un excellent rapport axial (atténuant fortement les trajets multiples) et une variation du centre de phase étroitement groupée (≤ 2 mm du zénith à 15° au-dessus de l’horizon). Elle est idéale pour l’arpentage, le suivi et le guidage de véhicules autonomes, l’agriculture de précision et d’autres applications où la précision compte.

Le spectre des fréquences radio est devenu plus encombré à mesure que de nouvelles bandes LTE sont activées et leurs signaux ou fréquences harmoniques [par exemple 800 MHz x 2 = 1600 MHz (GLONASS-G1)] peuvent affecter les antennes et les récepteurs GNSS. En Amérique du Nord, les signaux Ligado prévus à 1525 – 1536 MHz peuvent avoir un impact particulier sur les antennes GNSS qui prennent en charge les corrections spatiales en bande L (1539 – 1559 MHz). Les nouveaux signaux LTE en Europe [bande 32 (1452 – 1496 MHz)] et au Japon [bandes 11 et 21 (1476 – 1511 MHz)] ont également été observés comme interférant avec les signaux GNSS. En outre, les communications par satellite Inmarsat (liaison montante : 1626,5 – 1660,5 MHz) peuvent également affecter les signaux GNSS. Les nouvelles antennes Calian XF ont été conçues pour atténuer les signaux hors bande et empêcher la saturation des antennes GNSS. Le filtrage XF personnalisé de Calian atténue tous les signaux existants et les nouveaux signaux Ligado et LTE, ce qui permet aux antennes et aux récepteurs GNSS connectés de fonctionner de manière optimale.

L’AC4990EXF-114 intégré comporte huit trous de vis pour permettre un montage et une intégration sûrs. Calian fournit une assistance pour l’installation et l’intégration des antennes intégrées afin de permettre à l’intégrateur de réaliser une installation réussie et d’obtenir des performances optimales de l’antenne.

VP6035 Antenne GNSS complète VeraPhase® avec bande L

L’antenne VP6035 VeraPhase® utilise la technologie unique VeraPhase® de Tallysman qui couvre l’ensemble du spectre GNSS : GPS/QZSS L1/L2/L5, GLONASS G1/G2/G3, Galileo E1/E5a/E5b/E6, BeiDou B1/B2/B2a/B3, QZSS L6, NavIC L5, ainsi que SBAS (WAAS/EGNOS/GAGAN/MSAS), et les services de correction en bande L.

ARM928XF – Antenne triple bande multi-constellation qualifiée pour l’espace

L’antenne ARM928XF qualifiée pour l’espace utilise la technologie brevetée Accutenna® de Calian qui fournit une couverture GPS/QZSS L1/L2/L5, GLONASSG1/G2/G3, Galileo E1/E5a/E5b, et BeiDou B1/B2a/B2b + bande L. L’antenne ARM928XF de Calian, qualifiée pour l’espace, est l’une des antennes GNSS Mini ARINC de précision à trois bandes les plus petites et les plus légères du marché. Elle présente une variation de centre de phase très étroite de moins de 10 mm pour toutes les fréquences et tous les azimuts et angles d’élévation. L’antenne ARM928XF qualifiée pour l’espace prend également en charge la technologie XF (eXtended Filtering) de Calian qui atténue les signaux hors bande.

L’antenne ARM928XF qualifiée pour l’espace est construite avec des composants qualifiés pour l’orbite terrestre basse qui présentent les caractéristiques suivantes : large plage de température de fonctionnement (-65 à +125°C), construction robuste (test de vibration NASA-STD-7001B), tests environnementaux approfondis, matériaux et processus d’assemblage qualifiés pour l’espace et tests de qualification en fin de ligne.

L’antenne ARM928XF qualifiée pour l’espace est disponible en deux facteurs de forme : l’un comprend un plan de masse intégré de 100 mm, pesant 140 grammes, et l’autre a un diamètre de 83 mm et pèse 138 grammes. Les deux ont une hauteur de 19 mm et supportent le schéma de boulonnage ARINC mini de 2,0″ x 1,66″. Les deux modèles sont disponibles avec un connecteur femelle SMA ou TNC.

CR8894SXF+ Antenne anti-brouillage à quatre éléments à diagramme de réception contrôlé (CRPA)

L’antenne de réception contrôlée CR8894SXF+ GNSS de Calian peut atténuer/annuler une (1) interférence ou un (1) signal de brouillage dans les bandes GNSS inférieure (1189 -1254 MHz) et supérieure (1559 – 1591 MHz) pour un total de deux (2) annulations. Le CR8894SXF+ est un CRPA à 4 éléments conçu pour la réception de signaux GNSS bi-bande. Il prend en charge les bandes de signaux GPS L1/L2, Galileo E1/E5b, GLONASS G2/G3 et BeiDou B1/B2b. Les éléments d’antenne à large bande prennent également en charge les codes M du GPS sur les bandes L1 et L2.

Les interférences ou le brouillage peuvent saturer l’amplificateur à faible bruit (LNA) d’une antenne GNSS standard, la rendant inutilisable. La CR8894SXF+ de Calian utilise deux technologies de réduction des interférences : eXtended Filtering+ (XF+) et Controlled Reception Pattern Antenna. Le XF+ offre une réjection hors bande de > 80 dB entre 400 MHz et 3000 MHz et sépare les canaux supérieur et inférieur d’amplification du signal du LNA, si l’un des canaux est brouillé, l’autre reste utilisable. La technologie CRPA crée des modèles de rayonnement nuls dans la direction de l’interférence/du brouillage, empêchant la saturation du LNA et garantissant un signal GNSS utilisable. La sortie est un signal RF standard avec les interférences supprimées et un signal compatible avec tous les récepteurs GNSS commerciaux (COTS).

Le CR8894SXF+ utilise la technologie Accutenna® de Tallysman et une méthodologie de détection et d’atténuation des interférences analogiques à faible puissance. Il intègre l’antenne, la formation de zéro et la technologie d’atténuation des interférences dans un boîtier de montage en surface compact et léger. Deux interfaces série sont fournies : l’une supporte RS232, l’autre RS422. Ces interfaces émettent des messages NMEA qui contiennent la détection du brouillage, l’état de l’atténuation, la bande du brouilleur et la direction par rapport à l’antenne, ce qui améliore la connaissance de la situation.

Le boîtier léger et étanche (IP67) résiste aux conditions difficiles, notamment aux applications militaires, aux drones et aux véhicules. Le CR8894SXF+ CRPA est monté en surface à l’aide de quatre vis. Un connecteur RF standard (SMA ou TNC) et des connecteurs d’interface série sont situés au centre, correctement scellés pour éviter les infiltrations d’eau.

Une future version de l’antenne CR8894SXF+ prendra en charge trois (3) zéros par bande.

Faites confiance à Calian pour fournir un signal RF propre dans un monde RF bruyant.

Demandez une fiche technique

Contactez Calian GNSS pour demander une fiche technique

CR7712EXF Anti-Jam Antenne à deux éléments à schéma de réception contrôlé (CRPA)

L’antenne GNSS CR7712EXF embarquée de Calian (Controlled Reception Pattern Antenna – CRPA) dirige 1 null planaire pour atténuer les interférences ou les signaux de brouillage dans la bande GNSS supérieure (1559 – 1606 MHz). La sortie du CR7712EXF est un signal RF standard (compatible avec tous les récepteurs GNSS commerciaux) avec les signaux d’interférence/brouillage supprimés. Le CR7712EXF dispose également d’une interface série qui fournit des informations sur l’état de l’antenne, indiquant si le brouillage a été détecté ou non. Cette fonction permet à l’utilisateur de comprendre rapidement l’état du signal GNSS.

Le CR7712EXF utilise la technologie brevetée Accutenna® de Tallysman et une nouvelle méthodologie de détection et d’atténuation des interférences analogiques à très faible puissance. Le produit intègre l’antenne, l’atténuation des interférences et la technologie de formation de nullité dans un boîtier léger et compact.

Le CR7712EXF est un CRPA à 2 éléments conçu pour la réception de signaux GNSS (Global Navigation Satellite System) à bande unique. Il prend en charge : GPS L1, Galileo E1, GLONASS G1 et BeiDou B1. Les éléments d’antenne à large bande prennent en charge les codes M du GPS sur L1.

Les interférences ou le brouillage intentionnels et non intentionnels peuvent saturer l’amplificateur à faible bruit (LNA) d’une antenne GNSS standard, au point qu’elle ne puisse plus fournir un signal utilisable. Le CR7712EXF de Calian utilise deux technologies d’atténuation des interférences : le filtrage étendu (XF) et l’antenne à schéma de réception contrôlé (CRPA). Le XF offre une réjection hors bande de plus de 80 dB entre 400 MHz et 3000 MHz. En outre, le XF présente des bords de bande très nets autour des bandes GNSS. La technologie CRPA crée des fréquences radio nulles dans la direction de l’interférence/du brouillage et, par conséquent, l’antenne fournit un signal GNSS propre.

Le CRPA intégré CR7712EXF est monté en surface à l’aide de vis. Un connecteur MCX de fréquence radio d’antenne standard et un connecteur d’interface série sont les interfaces fournies.

Faites confiance à Calian pour fournir un signal RF propre dans un monde RF bruyant.

TW5790 Smart GNSS Antenna SDK – TP5790SDK

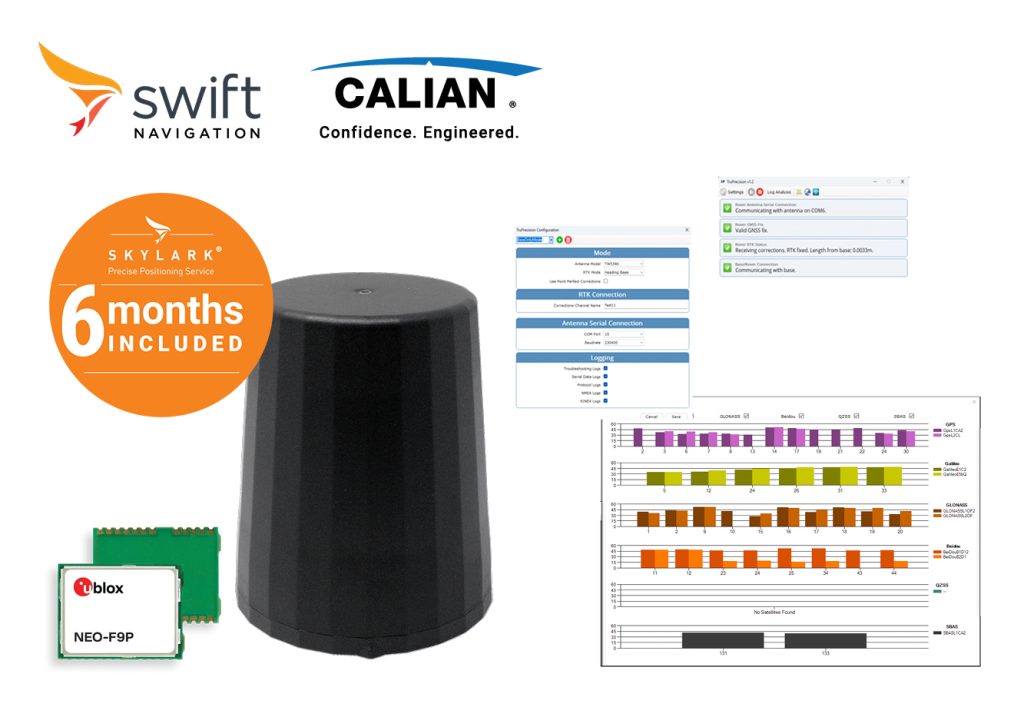

Calian’s HCS885XF Smart GNSS Helical Antenna is the Plug and Play, light weight, low power L1/L5 solution for Handheld Devices, Robots and Drones. BUY ONLINE.

Swift Navigation’s Skylark® Precise Positioning Service is a global, cloud-based GNSS corrections service that delivers reliable precision continent-wide. Designed to meet diverse application needs, Skylark is available in three distinct variants—Skylark Cx, Nx RTK, and Dx—each optimized for specific use cases, ensuring the right balance of performance and practicality.

Skylark Cx is a PPP-RTK corrections service that delivers uniform centimeter-level accuracy across continents. With 3–7 cm accuracy and a fast convergence time of under 20 seconds, its performance remains consistent, regardless of distance from base stations—providing seamless accuracy at a national and continental scale.

Learn more about Skylark at https://www.swiftnav.com/products/skylark

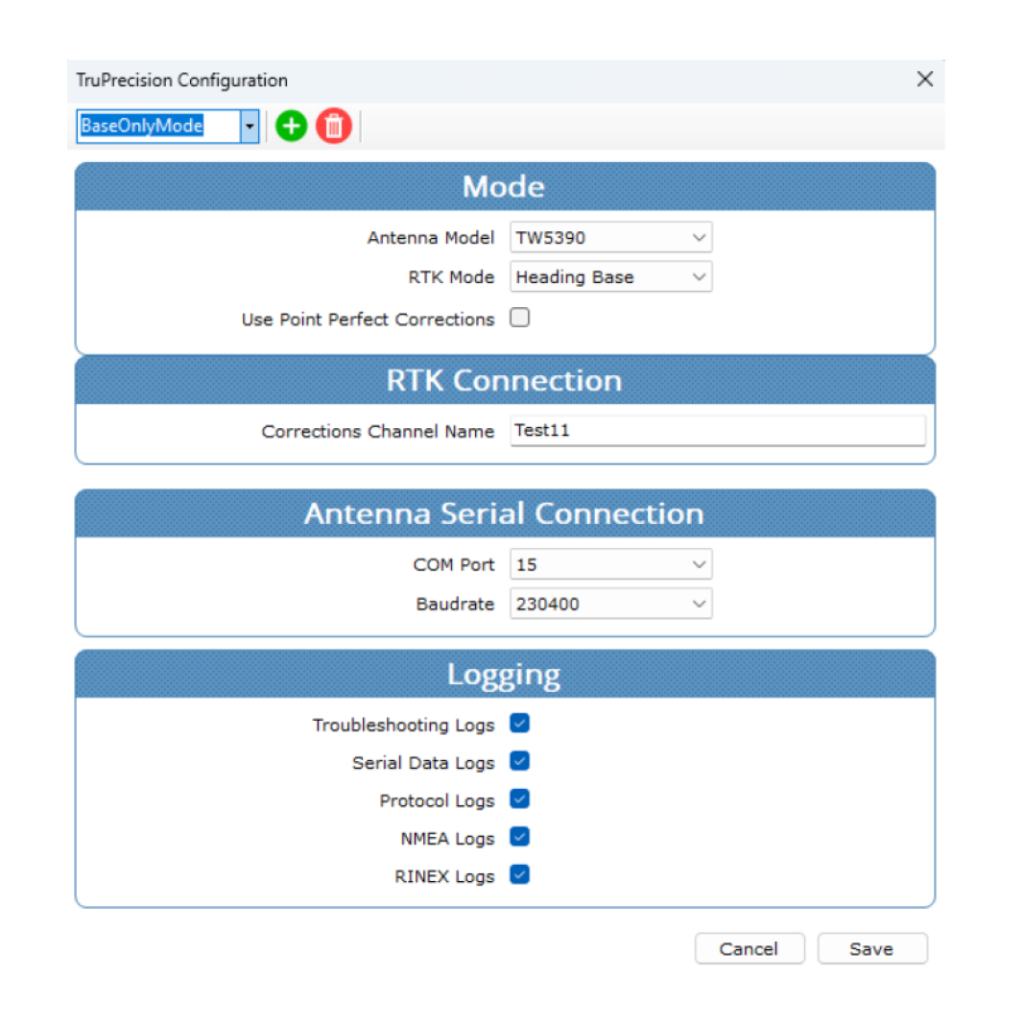

The TruPrecison SDK application is a Windows application which provides an NTRIP connection to stream Skylark corrections to the HCS885XF Smart Antenna via USB, which also provides a Virtual COM Port to allow customers to connect their existing applications to the Tallysman HCS885XF Smart GNSS Precise Heading Antenna high precision “corrected” position data output. The position data may be either NMEA or UBX formatted messages.  ROS2® Drivers are available for integration with ROS2 open framework projects.

ROS2® Drivers

https://github.com/Calian-gnss/calian-gnss-ROS2-drivers

ARM990XF Antenne pleine bande multi-constellation

Calian est heureux d’annoncer qu’il a ajouté l’antenne GNSS ARM990XF à bande complète et à bande L à sa gamme de produits d’antennes GNSS de pointe. L’ARM990XF utilise la technologie brevetée Accutenna® de Calian qui offre une couverture GPS/QZSS L1/L2/L5/L6, GLONASS-G1/G2/G3, Galileo E1/E5a/E5b/E6, et BeiDou B1/B2a/B2b/B3, NavIC L5 + L-Band. L’antenne ARM990XF est conçue pour le positionnement de précision à pleine fréquence où la légèreté et le profil bas sont importants.

L’antenne ARM990XF est disponible en deux formats : l’un comprend un plan de masse intégré de 100 mm et pèse 140 grammes, et l’autre a un diamètre de 83 mm et pèse 138 grammes. Les deux ont une hauteur de 19 mm et supportent le schéma de boulonnage ARINC mini de 2,0″ x 1,66″. L’ARM990XF de Calian est l’une des antennes GNSS Mini ARINC de précision à trois bandes les plus petites et les plus légères du marché. Elle présente une variation moyenne du centre de phase très étroite, inférieure à 10 mm pour toutes les fréquences et tous les azimuts et angles d’élévation. En plus de prendre en charge deux facteurs de forme, les deux modèles sont disponibles avec des composants qualifiés pour l’orbite terrestre basse (LEO).

Logé dans un boîtier étanche, l’ARM990XF est disponible en quatre versions. Le modèle ARM990XF-1 a un plan de masse intégré de 100 mm, le modèle ARM990XF-2 a un diamètre de 83 mm. Tous les modèles sont disponibles avec un connecteur femelle SMA ou TNC.

La nouvelle antenne ARM990XF prend en charge la technologie eXtended Filtering (XF) de Calian. Dans le monde entier, le spectre des fréquences radio est devenu encombré par l’activation de nombreuses nouvelles bandes LTE, dont les signaux ou les fréquences harmoniques peuvent affecter les antennes et les récepteurs GNSS. En Amérique du Nord, le service Ligado prévu, qui émettra dans la gamme de fréquences de 1526 à 1536 MHz, peut affecter les signaux GNSS. De même, les nouveaux signaux LTE en Europe [bande 32 (1452 – 1496 MHz)] et au Japon [bandes 11 et 21 (1476 – 1511 MHz)] ont également affecté les signaux GNSS. La technologie XF de Calian atténue tous ces signaux.

Antenne triple bande multi-constellation ARM960P

Calian est heureux d’annoncer qu’il a ajouté l’antenne passive GNSS ARM960P triple bande plus bande L à sa gamme de produits d’antennes GNSS de pointe. L’ARM960P utilise la technologie brevetée Accutenna® de Calian qui offre une couverture GPS/QZSS L1/L2/L5, GLONASS-G1/G2/G3, Galileo E1/E5a/E5b, et BeiDou B1/B2a/B2b + bande L. L’antenne ARM960P est conçue pour le positionnement de précision à trois fréquences où la légèreté et le profil bas sont importants.

L’antenne ARM960P est disponible en deux formats : l’un comprend un plan de masse intégré de 100 mm, pesant 140 grammes, et l’autre a un diamètre de 83 mm et pèse 138 grammes. Toutes deux mesurent 19 mm de haut et prennent en charge le schéma de boulonnage ARINC mini de 2,0″ x 1,66″. L’ARM960P de Calian est l’une des antennes GNSS Mini ARINC de précision à trois bandes les plus petites et les plus légères du marché. Elle présente une variation moyenne du centre de phase très étroite, inférieure à 10 mm pour toutes les fréquences et tous les azimuts et angles d’élévation. En plus de prendre en charge deux facteurs de forme, les deux modèles sont disponibles avec des composants qualifiés pour l’orbite terrestre basse (LEO).

Logé dans un boîtier étanche, l’ARM960P est disponible en quatre versions. Le modèle ARM960P-1 (ARM960P-1-S LEO Space qualified components) possède un plan de masse intégré de 100 mm, le modèle ARM960P-2 (ARM960P-2-S LEO Space qualified components) a un diamètre de 83 mm. Tous les modèles sont disponibles avec un connecteur femelle SMA ou TNC.

TW3887XF

Antenne bibande multi-constellation intégrée

Le TW3887XF est une antenne Accutenna® bi-bande à réglage précis qui couvre les systèmes GPS/QZSS-L1/L2, GLONASS-G1/G2, Galileo-E1 et BeiDou-B1, y compris le système de renforcement par satellite (SBAS) disponible dans la région d’exploitation [WAAS (Amérique du Nord), EGNOS (Europe), MSAS (Japon) ou GAGAN (Inde)].

Le TW3887XF est doté d’un amplificateur à faible courant et à faible bruit (LNA) à la pointe de l’industrie, qui comprend un pré-filtre intégré à faible perte pour empêcher les interférences harmoniques provenant de signaux à forte amplitude, tels que les signaux LTE de la bande 700 MHz et d’autres signaux cellulaires à bande proche. Le spectre des fréquences radio étant de plus en plus encombré, les signaux et les fréquences harmoniques des nouvelles bandes LTE [par exemple 800 MHz x 2 = 1600 MHz (GLONASS-G1)] peuvent affecter les antennes et les récepteurs GNSS. En Amérique du Nord, les signaux Ligado prévus à 1525 – 1536 MHz pourraient avoir un impact particulier sur les antennes GNSS qui prennent en charge les corrections en bande L basées dans l’espace (1539 – 1559 MHz). Les nouveaux signaux LTE en Europe [bande 32 (1452 – 1496 MHz)] et au Japon [bandes 11 et 21 (1476 – 1511 MHz)] ont également été observés comme interférant avec les signaux GNSS. En outre, les communications par satellite Inmarsat (liaison montante : 1626,5 – 1660,5 MHz) peuvent également affecter les signaux GNSS. Les nouvelles antennes Tallysman XF ont été conçues pour atténuer les signaux hors bande et empêcher la saturation des antennes GNSS. Le filtrage XF personnalisé de Calian atténue tous les signaux existants et les nouveaux signaux Ligado et LTE, permettant aux antennes et aux récepteurs GNSS connectés de fonctionner de manière optimale.
Idéal pour les capteurs de contrôle des trains, le suivi et le guidage des véhicules autonomes, l’agriculture de précision et d’autres applications où la précision est importante, le TW3887XF offre une réjection supérieure des signaux à trajets multiples, une réponse de phase linéaire et une faible variation du centre de phase (PCV).

Le TW3887XF est doté d’un élément de patch empilé à double alimentation circulaire, accordé avec précision. Les signaux provenant des deux alimentations orthogonales sont combinés dans un combinateur hybride, amplifiés dans un LNA à large bande, puis divisés en bandes pour un filtrage étroit dans chaque bande et encore amplifiés avant d’être recombinés à la sortie.3 Le TW3882XF offre un excellent rapport axial et une variation du centre de phase étroitement groupée.
